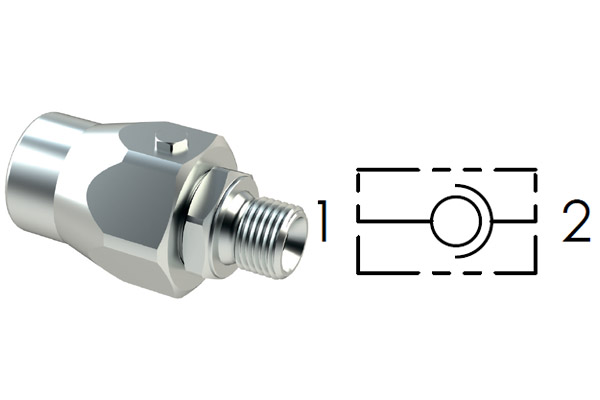

Поворотное соединение (муфта) GGIL – прямая

Поворотная муфта GGIL имеет шарнирное (сочлененное) соединение. Это означает, что угол между входом и выходом может изменяться (обычно в пределах до 20-25°), помимо полного вращения вокруг оси.

Муфта GGIL – это не просто поворотный фитинг, а поворотно-шарнирный наконечник, предназначенный для компенсации не только крутящего момента, но и небольших угловых отклонений между соединяемыми линиями.

Ключевые особенности и характеристики

Конструкция — два основных узла:
- Поворотный узел: обеспечивает свободное вращение на 360° вокруг своей оси.
- Шарнирный узел: позволяет отклоняться от основного угла (обычно 90° или 45°) на ±20-25° для компенсации перекоса.
Угол подключения: чаще всего 90° (GGIL 90), но также бывает и 45° (GGIL 45). Это базовый угол, от которого идет отклонение.
Тип соединения: дюймовая резьба (1/4, 3/8, 1/2, 3/4 и др.) — самый распространенный вариант для этой серии.
Материал: высокопрочная сталь с антикоррозионным покрытием (цинк, никель).
Рабочее давление: рассчитаны на высокое давление, обычно до 400 бар.
Стандарт: соответствует ISO 12151-2.

Преимущества муфты GGIL

Компенсация угловых отклонений: это главное преимущество. Муфта компенсирует неточности монтажа, вибрации и смещения оборудования, снимая механические напряжения с резьбовых соединений и шлангов.
Полное вращение (360°): как и GG90, предотвращает скручивание гидравлического рукава.
Повышенная надежность системы: устраняет точки избыточного напряжения, которые являются частой причиной утечек и поломок фитингов.
Легкость монтажа: позволяет легко закрутить соединение даже при неидеальном совпадении осей.

Применения GGIL

GGIL используется в тех же сферах, что и GG90, но там, где условия более сложные и требуют дополнительной гибкости:
Мобильная гидравлика: в экскаваторах, погрузчиках, где ковш или стрела постоянно движутся, создавая не только вращательные, но и вибрационные нагрузки.
Сельхозтехника: в навесном оборудовании тракторов и комбайнов, которое подвержено сильной тряске и смещениям.
Промышленное оборудование: в прессах и станках, где вибрация может привести к ослаблению стандартных соединений.
