Принцип работы делителя потока

Гидравлический делитель потока — это устройство, предназначенное для разделения одного потока жидкости на несколько потоков с заданными пропорциями. Он используется в гидравлических системах для равномерного распределения рабочей среды между несколькими потребителями.

Типы делителей / сумматоров потока:

• Дросселирующий тип — использует регуляторы потока.
• Шестеренный тип – использует шестерни для распределения потоков.

Основные производители делителей / сумматоров потока:

Основные параметры делителей потока:

• Диапазон расхода
• Рабочее давление
• Точность
• Параметры, зависящие от применения

В дросселирующих делителях распределение потока происходит за счёт проходного сечения дросселей, которые выполнены параллельно, с компенсацией давления. Дросселирующие делители имеют простую конструкцию и низкую стоимость, однако, их существенным недостатком является нагрев рабочей жидкости.

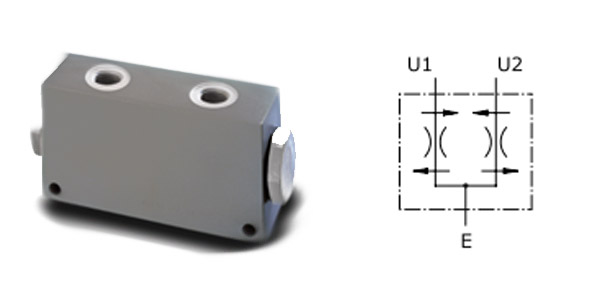

Схема дроссельного делителя потока

Применение

• Мобильная гидравлика (дорожная, строительная, сельскохозяйственная техника)
• Подъёмно-транспортное оборудование;
• Промышленная гидравлика;
• Испытательные стенды;

В делителях потока шестеренного типа, распределение потока осуществляется вытеснением рабочей жидкости в зависимости от объёма каждой секции. Шестеренные делители потока состоят из нескольких секций, которые механически соединены между собой с помощью внутреннего вала, вращающего шестерни с одинаковой скоростью.

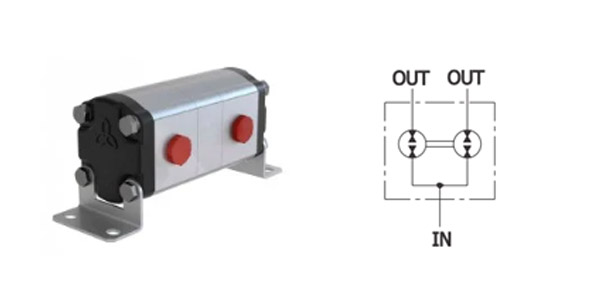

Схема шестерённого делителя потока

Применение

• Специализированные подъемные системы (поднятие платформ и мостов);
• Гидравлические гибочные прессы и металлообрабатывающие станки;
• Системы подачи смазочных материалов;
• Автоматические машины с гидравлическим приводом;

Делитель потока — важный элемент гидравлических систем, обеспечивающий равномерное распределение рабочей среды. Его работа основана на объемном или дроссельном разделении потока, а выбор типа зависит от требуемой точности и условий эксплуатации.
