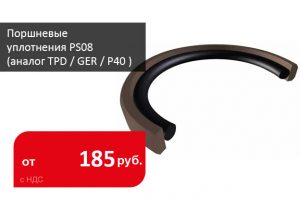

Поршневые уплотнения PS08 (PTFE-BR40/NBR) для высоких давлений и скоростей
Поршневые уплотнения PS08 (PTFE-BR40/NBR) являются аналогами уплотнений TPD / GER / P40 и предназначены для высоких давлений и скоростей, состоят из двух частей:
- Уплотнительное кольцо из PTFE (фторопласта) с добавлением бронзы (Br40%). Оно обеспечивает низкое трение скольжения и износостойкость.
- Поджимное резиновое кольцо круглого сечения (O-ring) из NBR (нитрильного каучука). Оно выполняет роль эластомера-энергизатора, прижимающего PTFE-кольцо к рабочей поверхности.
Такая конструкция обеспечивает надёжную герметизацию как при низких, так и при высоких скоростях скольжения.
В наличии 103 типоразмера диаметром от 10мм до 500 мм.
Особенности уплотнений PS08
Несущий элемент изготовлен из наполненного бронзой фторопласта PTFE-BR40, который обеспечивает минимальный коэффициент трения и высокую износостойкость даже при сухом старте и высоких скоростях перемещения поршня. Резиновое кольцо NBR поджимает PTFE-элемент к стенке цилиндра, компенсируя допуски и износ. Такая конструкция сочетает низкое трение фторопласта с надёжным эффектом поджатия классической резины.
Преимущества: низкое трение и отсутствие «рывков» (stick-slip) на старте движения; устойчивость к высоким скоростям штока; стабильная работа при знакопеременных нагрузках; увеличенный ресурс по сравнению с однородными резиновыми уплотнениями.
Область применения
- Гидравлика мобильной техники с высокой цикличностью (экскаваторы, погрузчики)
- Станочная гидравлика
- Гидроцилиндры с высокой скоростью перемещения штока
Технические характеристики
|
Параметр |
Значение |
|---|---|
|
Максимальное давление |
до 400 бар (пиково выше) |
|
Скорость |
до 15 м/с за счёт PTFE-элемента |
|
Температура |
–30…+200 °C (по резиновому кольцу NBR — до +100 °C) |
|
Рабочие среды |
минеральные масла, HFA/HFB/HFC |
Предельные значения не рекомендуется использовать одновременно по нескольким параметрам — допустимые режимы зависят от материала, зазора и условий эксплуатации.
Цены на поршневые уплотнения PS08
|
Наименование |
Цена, руб/шт с НДС |
|---|---|
|
Поршневое уплотнение 10-5,1-3,2 (PTFE-BR40/NBR) (PS08) |
211,50 |
|
Поршневое уплотнение 30-22,5-3,2 (PTFE-BR40/NBR) (PS08) |
185,06 |
|
Поршневое уплотнение 45-37,5-3,2 (PTFE-BR40/NBR) (PS08) |
248,51 |
|
Поршневое уплотнение 55-47-3,5/4,0 (PTFE-BR40/NBR) (PS08) |
454,73 |
|
Поршневое уплотнение 63,5-53,54-3,28 (PS08) |
428,29 |
|
Поршневое уплотнение 75-59,5-6,3 (PTFE-BR40/NBR) (PS08) |
481,16 |
|
Поршневое уплотнение 85-69,5-6,3 (PTFE-BR40/NBR) (PS08) |
523,46 |
|
Поршневое уплотнение 100-84,5-6,3 (PTFE-BR40/NBR) (PS08) |
663,88 |
|
Поршневое уплотнение 115-99,5-6,3 (PTFE-BR40/NBR) (PS08) |
740,25 |
|
Поршневое уплотнение 135-114-8,1 (PTFE-BR40/NBR) (PS08) |
1 239,63 |
|
Поршневое уплотнение 165-144,0-8,1 (PTFE-BR40/NBR) (PS08) |
1 721,38 |
|
Поршневое уплотнение 215-194-08,1 (PTFE-BR40/NBR) (PS08) |
2 633,18 |
|
Поршневое уплотнение 280-259-8,1 (PTFE-BR40/NBR) (PS08) |
4 251,15 |
|
Поршневое уплотнение 350-325,5-08,1 (PTFE-BR40/NBR) (PS08) |
7 058,81 |
|
Поршневое уплотнение 420-395,5-8,1 (PTFE-BR40/NBR) (PS08) |
9 723,71 |
|
Поршневое уплотнение 500-475,5-08,1 (PS08) |
14 651,66 |
* Цена действительна в течении 30 дней от даты публикации
